【补锂缘故原由】
现在使用最普遍的石墨负极的不可逆容量损失＞6% ，而关于具有高比容量的硅基和锡基合金负极 ，不可逆容量损失甚至高达10%～20% 以上。
【补锂手艺方法】
在添加部分高容量硅基负极质料的情形下 ，导致电池首周库仑效率和电池容量低。增补活性锂是解决这一问题的有用手段 ，现在已报道的增补活性锂的途径许多 ，主要是负极补锂和正极极补锂两大类。
负极补锂包括金属锂物理混淆锂化 ，如在负极中添加金属锂粉或在极片外貌辊压金属锂箔；化学锂化 ，使用丁基锂等锂化剂对负极举行化学预嵌锂；自放电锂化 ，负极与金属锂在电解液中接触完成自放电锂化；电化学预锂化 ，在电池中引入金属锂作为第三极 ，负极与金属锂第三极组成对电极充放电完成预锂化。
正极补锂是向锂离子电池的正极中添加具有高不可逆容量的含锂化合物 ，凭证化合物的种类差别 ，可以分为以Li2O、Li2O2、Li2S为代表的二元含锂化合物 ，以Li6CoO4、Li5FeO4为代表的三元含锂化合物和以Li2DHBN、Li2C2O4为代表的有机含锂化合物。补锂手艺的应用不但提高了锂离子电池的容量 ，还可以提升含硅负极电池的循环寿命。
【补锂分类】
（1）锂箔式补锂

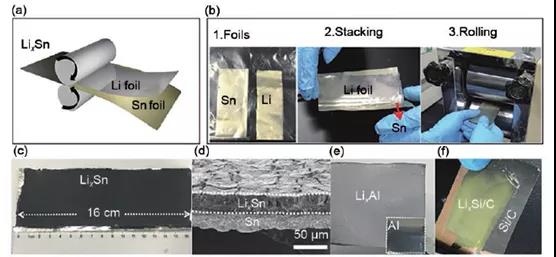

批量化应用的卷对卷负极极片预锂化要领 ，将金属Sn 箔与金属锂箔卷对卷辊压 ，金属锂在机械力作用下与Sn箔外貌层爆发合金化反应形成LixSn ，此预锂化Sn 箔在空气中坚持了较好的稳固性 ，正�Ｇ樾翁宦�48 h 预锂化锡箔外貌稍微变色 ，79% 湿度空气下袒露12 h预锂化锡箔仍然能坚持初始容量的90%。预锂化Sn箔组装LFP|Sn电池首周库仑效率抵达94% ，可稳固循环200周。此补锂要领同样适用于Al箔和通例硅碳负极极片。
（2）锂粉 补锂
滴乳液手艺是合成稳固锂粉很是有用的要领 ，其原理如图所示 ，使用滴乳液手艺在锂粉的外貌包覆了一层稳固层 ，该稳固层的因素为碳酸锂和氟化锂 ，效果批注含该稳固层的锂粉不但可以提高锂负极的循环寿命 ，且可以有用抑制锂枝晶的形成。稳固金属锂粉SLMP(stabilizedlithium metalpowder)是由FMC公司生产的一款商业产品 ，其具有核壳结构 ，由97% 的锂和3% 碳酸锂包覆层组成。该碳酸锂�；げ阍瘸瓢苍陲鄣耐饷� ，可阻止锂粉的不良副反应 ，使SLMP在干燥的情形中就可以使用 ，而不必在惰性气氛下。SLMP具有高达3600 mA·h/g 的比容量 ，将其用于负极补锂不但可以提高锂离子电池的容量 ，且可以提高其首周库容效率和循环寿命。
（3）电化学补锂

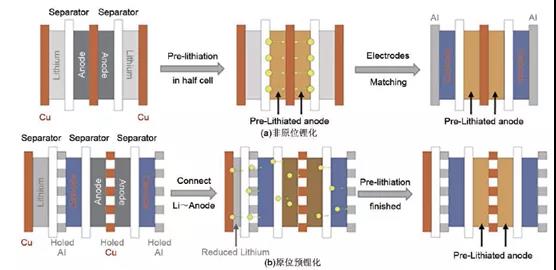

在现有锂离子电化学系统中 ，通过引入金属锂与负极组成对电极 ，控制电化学充放电深度即可完成负极极片预锂化。电化学预锂化凭证实验要领可以分为非原位和原位电化学预锂化。如图a所示通例非原位电化学预锂化历程 ，先将需要预锂化的负极极片与金属锂组装半电池 ，经由特定充放电循环之后 ，负极片抵达设定预锂化水平 ，之后将预锂化的负极片与新的正极极片组装成电池。
为简化非原位电化学锂化要领中拆解、重新组装电池的历程 ，逐步开发了原位电化学锂化要领。如图5b所示 ，原位电化学锂化要领需要对锂离子电池举行重新设计 ，在组装历程中预先添加金属锂作为第三极 ，将负极与金属电极作为对电极举行放电 ，即可实现对负极原位补锂。首先将硬碳负极与金属锂电极作为对电极举行放电为硬碳负极补锂 ，之后NCM正极与补锂硬碳负极组成电化学系统举行充放电事情。
(4)正极补锂
正极补锂质料可以直接在正极浆料的匀浆历程中添加 ，无需特另外工艺刷新且本钱较低 ，因而越发适合现在的锂离子电池制造工艺 ，被誉为最有远景的补锂手艺。从应用的角度来讲 ，完善的正极补锂质料需知足以下4点基本要求：
①正极补锂质料的不可逆脱锂历程应处于正极的事情电压规模内 ，即其脱锂电位低于正极质料的电压上限 ，嵌锂电位低于正极质料的电压下限；
②补锂质料应展现出足够高的比能量和体积能量密度 ，通常不可逆容量大于350 mA·h/g以知足高效的预锂化
③；正极补锂质料应与现在通用的制作工艺和电池系统相兼容 ，在极片制作时与NMP、黏结剂等不反应 ，在循环历程中与电解液无不良副反应 ，首周循环后其剖析产品不影响电池循环；
④正极补锂质料具有优异的情形稳固性 ，在空气或较干燥的情形下能够坚持稳固。
